Modulare Systemcontrollerin BridgEth®
powered by Raspberry Pi
BridgEth® –
robuste Industrie Steuerung für Automatisierung und IIoT
BridgEth®, der kostengünstige Industrial Raspberry Pi, ist Ihr IoT Gateway für Industrie 4.0! Basierend auf dem Raspberry Pi CM4 und dem Raspberry Pi Prozessor RP 2040 bietet der modulare Industrie Controller eine Open Source Architektur und eignet sich für anspruchsvolle Automatisierungs- und Steuerungsaufgaben.

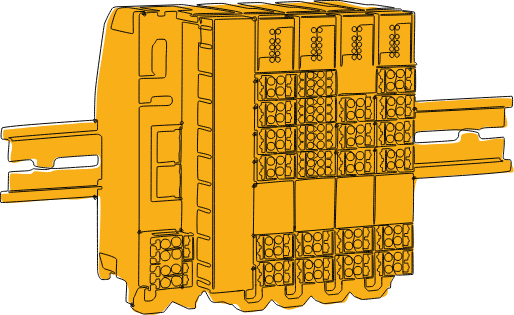

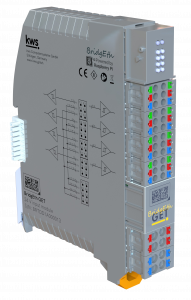

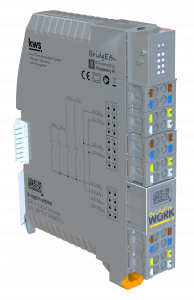

Als kompakter industrieller Controller für den Einbau in den Schaltschrank vorgesehen, verfügen BridgEth® BASE und die optionalen Module BridgEth® SENS, WORK, GET und SET über ein schlankes Design und ermöglichen so eine platzsparende Montage auf der Hutschiene.
Über einen Hutschienenbus werden die Module mit dem BridgEth® BASE Modul vernetzt. Die Kommunikation erfolgt über Single Pair Ethernet (SPE10Base-T1L). Damit können die Module bis zu 1000 m voneinander entfernt platziert werden. Die einfache Anbindung der verschiedenen Module erfolgt per click & play mit einem Steckverbinder auf der Hutschiene.

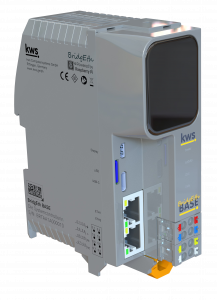

Die Konfiguration der Module erfolgt über das Grundmodul BridgEth® BASE, das mit einem Touch Display ausgestattet ist. Außerdem verfügt BridgEth® BASE über jeweils eine Gbit und eine 100 Mbit Ethernet-Schnittstelle, die die Einbindung in verschiedene Automatisierungs- und Steuerungsprozesse ermöglicht. Anbindungen über Funk oder WLan sind ebenfalls möglich.
Über eine USB-C Schnittstelle kann der RP2040 Controller in den optionalen Modulen bei Bedarf frei programmiert werden. Das FreeRTOS-Plus-TCP Betriebssystem sowie die grundlegende Software wird als Open Source zur Verfügung gestellt. Aufgrund von Rechten kann es sein, dass weiterführende Applikationen nicht veröffentlicht werden können.
Egal, ob Sie 24 V oder 230 V schalten oder Temperatursensoren auswerten wollen oder einen digitalen Impulszähler benötigen – der modulare und robuste Industrie Controller BridgEth® von kws lässt sich ohne großen Aufwand in Ihre Anwendungsumgebung integrieren und kann eine Vielzahl von Steuerungs- und Regelungsaufgaben übernehmen.
Das zugehörige Datenblatt finden Sie hier.
